واحدة من أبرز الشركات المصنعة والموردة للمحامل الأسطوانية الدقيقة nn3008 في الصين. نظرًا لأننا نمتلك-معدات إنتاج رائدة عالميًا وقدرات تصنيع قوية، فإننا نرحب بكم بحرارة لشراء محامل كبيرة الحجم عالية الجودة بأسعار تنافسية من مصنعنا.

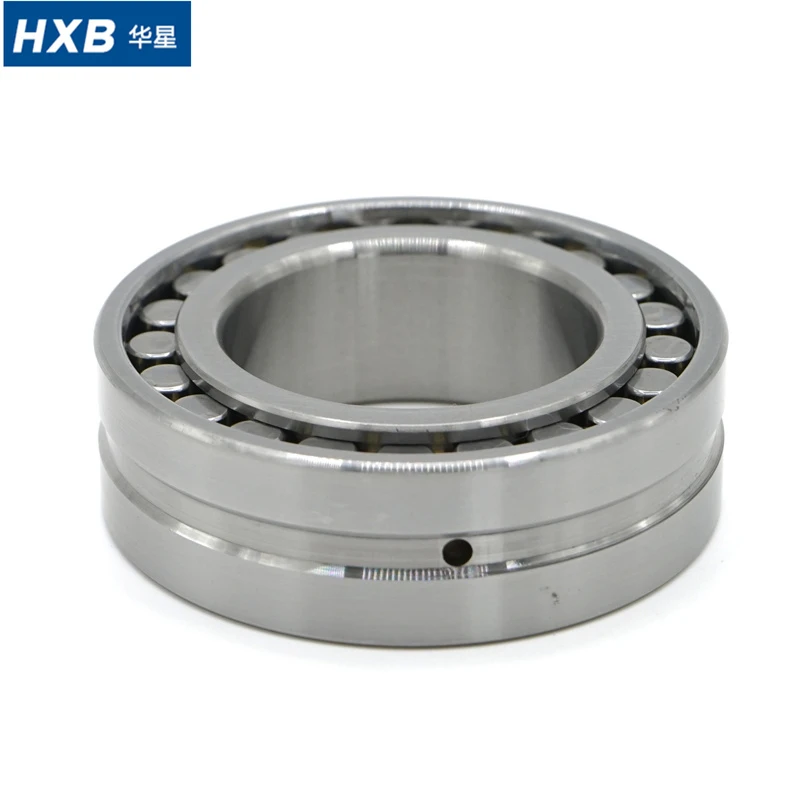

صف مزدوج الدقة أسطواني أسطواني NN3008KW33/P5
يتكون المحمل الأسطواني الدقيق من أربعة أجزاء أساسية: الحلقة الداخلية، الحلقة الخارجية، عناصر الأسطوانة الأسطوانية وحامل المحمل. توفر الحلقات الداخلية والخارجية مجاري مائية صلبة للدوران الدقيق وتحمل الأحمال. تتحمل البكرات الأسطوانية المرتبة بالتساوي الأحمال الشعاعية الرئيسية مع احتكاك منخفض. تحافظ أداة الاحتجاز على مسافة متساوية بين البكرات، مما يمنع الاحتكاك والإزاحة، ويضمن التشغيل المستقر والعالي-الدقة والسرعة-.
| ماركة | نموذج كامل | ملحوظات |
|---|---|---|
| نسك (الأصلي) | NN3008KW33/P5 | تجويف مستدق 1:12، أخدود زيتي بحلقة خارجية و3 فتحات زيت (W33)، قفص نحاسي آلي، دقة P5 |
| الفقير (شايفلر) | NN3008-AS-K-M-SP-W33 | تجويف مستدق K؛ قفص نحاسي M؛ دقة SP=P5؛ ميزة تشحيم الحلقة الخارجية W33 |
| SKF | NN3008K/W33-SP | تجويف مستدق K‑1:12، أخدود وفتحات زيت W33، دقة SP(P5)، قفص نحاسي آلي |
| إن تي إن | NN3008K-W33/P5 | تجويف مدبب 1:12، ميزة التشحيم W33، قفص نحاسي، دقة P5 |
| كويو | NN3008K-W33/P5 | تجويف مستدق K، أخدود زيت الحلقة الخارجية W33، دقة درجة المغزل P5 |
تحديد
|
نوع المحمل: |
الدقة أسطواني أسطواني NN3008K |
|
الأبعاد (د×د×ب): |
30*55*199 مللي متر (NN3008) |
|
مادة: |
100% من الفولاذ الكرومي لمزيد من المقاومة والمتانة |
|
التجنيب: |
الصلب أو النحاس |
| دقة: | P5, P4 |
| تشحيم: | الزيت أو الشحوم |
|
تحمل رقم |
البعد (مم) |
تصنيف الحمل (كن) |
السرعة القصوى (ص/دقيقة) |
تصلب شعاعي ص |
وزن |
||||||||
|
d |
D |
B |
ص (دقيقة) |
E |
نانوثانية |
s |
كر |
كور |
شحم |
زيت |
كن / أم |
كجم |
|
|
NN3006K |
30 |
55 |
19 |
1 |
48.5 |
4.8 |
1.4 |
29 |
34 |
16000 |
19000 |
0.6 |
0.19 |
|
NN3007K |
35 |
62 |
20 |
1 |
55 |
4.8 |
1.4 |
35.5 |
44 |
14000 |
17000 |
0.7 |
0.25 |
|
NN3008K |
40 |
68 |
21 |
1 |
61 |
4.8 |
1.4 |
45 |
58.5 |
12000 |
15000 |
0.9 |
0.31 |
|
NN3009K |
45 |
75 |
23 |
1 |
67.5 |
4.8 |
1.7 |
54 |
72 |
11000 |
14000 |
1 |
0.4 |
|
NN3010K |
50 |
80 |
23 |
1 |
72.5 |
4.8 |
1.7 |
57 |
80 |
10000 |
13000 |
1.1 |
0.41 |
|
NN3011K |
55 |
90 |
26 |
1.1 |
81 |
4.8 |
1.9 |
72 |
100 |
9000 |
11000 |
1.3 |
0.65 |
|
NN3012K |
60 |
95 |
26 |
1.1 |
86.1 |
4.8 |
1.9 |
75 |
110 |
8500 |
10000 |
1.4 |
0.67 |
|
NN3013K |
65 |
100 |
26 |
1.1 |
91 |
4.8 |
1.9 |
76.5 |
116 |
8000 |
9500 |
1.4 |
0.74 |
|
NN3014K |
70 |
110 |
30 |
1.1 |
100 |
6.5 |
2.3 |
98 |
150 |
7000 |
8500 |
1.6 |
1.07 |
تم تصميم المحمل الأسطواني الدقيق لتطبيقات المغزل ذات السرعة العالية-الأكثر تطلبًا، فهو يتعامل بشكل موثوق مع الأحمال الشعاعية الثقيلة مع تقديم دقة فائقة. سومتينس، حتى P4 ضروري.
التطبيقات
تتميز محاملنا الأسطوانية- ذات الصف المزدوج بالصلابة العالية، وتوليد حرارة منخفضة، وثبات فائق في السرعة- وعمر خدمة طويل. تم تصميمها للتشغيل المستمر-للخدمة الشاقة، فهي تدعم تطبيقات -الدقة العالية والموثوقية العالية-عبر الأدوات الآلية والفضاء والمعدات الطبية والآلات الصناعية-المتطورة.
1. صناعة الأدوات الآلية الدقيقة
تعمل كمكونات محور دوران أساسية لمخارط CNC، ومراكز التشغيل الآلي، ومغازل الطحن، وتتميز المحامل بالصلابة العالية لقمع الاهتزاز وانحراف المغزل. ومن خلال توليد حرارة منخفضة، فإنها تحافظ على دقة ثابتة أثناء التشغيل-على المدى الطويل، مما يؤدي إلى تحسين دقة المعالجة وجودة الإنتاج لمعدات المعالجة الدقيقة.
2. التصنيع الدقيق للسيارات
مثالية لخطوط الإنتاج الآلية والمغازل الدقيقة في تصنيع السيارات، حيث تدعم المحامل معالجة أجزاء المحرك وناقل الحركة والهيكل. تتكيف مقاومتها الممتازة للأحمال واستقرارها التشغيلي مع الإنتاج المستمر عالي التردد-، مما يضمن دقة التصنيع المتسقة وجودة المنتج المجمع.
المزايا
تأسست HXB في عام 1995، مع ما يقرب من30 سنةمن التطوير المخصص، تعمل HXB الآن6الشركات التابعة.
∗ مركزان للبحث والتطوير-عاليا التقنية
∗ 2 مصنع للتصنيع الحديث- شركة Hangzhou Yijia Precision Bearing Co., Ltd. وشركة Zhejiang Ruiyang Bearing Technology Co., Ltd.
∗ بدعم المتقدمةأنظمة إدارة MES وSPC الرقمية
∗ IATF16949:2016 وISO9001:2015 وISO14001الشهادات
حول إتش إكس بي
1. مصنع هانغتشو - YJB
تأسست في يونيو 2007،YJBيقع في مدينة هانغتشو. باعتبارها شركة تابعة لمجموعة اتش اكس بي، نحن مؤسسة وطنية ذات تقنية عالية- ومؤسسة إقليمية للعلوم والتكنولوجيا متخصصة في البحث والتطوير والتصنيع-دقة عالية، وسرعة عالية-، ومتقدمة، ومميزة، واحترافيةمحامل.
القدرات الأساسية والتصنيع الذكي
- حجم المنتج:القطر الداخلي Φ3 – Φ300mm
- فئات الدقة:P2، P4 (درجات الدقة الفائقة-)
- التحول الرقمي:من خلال النشر الكامل لمنصة التصميم الحاملة MESYS وERP وMES وWMS وSPC ومراقبة الجودة في الوقت الفعلي- وأنظمة الوصول المفتوح، وبناء مصنع تصنيع ذكي معياري.
2. مصنع هوتشو
في عام 2021، تم نقل مصنع محمل الكرات الأخدود العميق من مدينة هانغتشو إلى مدينة هوتشو. وهي تعمل في منشأة إنتاج بمساحة 10000 متر مربع مع فريق مكون من 75 موظفًا، يركزون على البحث والتطوير وتصنيع محامل الكرات ذات الأخدود العميق عالية الأداء.
نحن نحافظ على نظام هندسي وجودة احترافي لضمان الدقة والموثوقية المستقرة.
الشهادات
معرض
التعليمات
س 1: ما الذي يسبب ارتفاع درجة حرارة محامل الأدوات الآلية أثناء التشغيل؟
A:تتضمن الأسباب الشائعة التحميل المسبق المفرط، وشحوم التشحيم غير الكافية أو المتدهورة، والتلوث بالجسيمات الأجنبية، وخلوص التركيب غير المناسب، والتشغيل الزائد-على السرعة-أو الزائد-على المدى الطويل. تعتمد محاملنا الأسطوانية الدقيقة هيكلًا محسنًا منخفض الاحتكاك وشحمًا مقاومًا للحرارة-، مما يمكنه التحكم بشكل فعال في ارتفاع درجة الحرارة وتجنب فشل التمدد الحراري في ظل ظروف العمل القياسية.
Q2: ما هي درجات الدقة المتوفرة للمحامل الأسطوانية للأدوات الآلية؟
A:إن محاملنا الأسطوانية للأدوات الآلية متوفرة في درجات دقة متعددة بما في ذلك P0، P6، P5 وP4. تستخدم مغازل CNC عالية الجودة ومعدات التصنيع فائقة الدقة- عادةً درجات الدقة العالية -P5/P4 لضمان تشغيل منخفض للغاية- ودقة دوران عالية، بينما يمكن للمعدات الصناعية العامة اختيار درجات P6/P0 للمطابقة الفعالة من حيث التكلفة-.
س 3: لماذا تنتج المحامل الدقيقة ضوضاء غير طبيعية بعد التثبيت؟
A:عادةً ما تحدث الضوضاء غير الطبيعية بسبب التركيب غير الاحترافي، أو تعديل التحميل المسبق غير المناسب، أو دخول الغبار والشوائب إلى المحمل، أو تدهور الشحوم، أو انحناء عمود الدوران وضعف تحمل المطابقة. إنها ليست مشكلة جودة للمحمل نفسه في معظم الحالات. يمكن للتركيب القياسي وبيئة التجميع النظيفة تجنب فشل الضوضاء بشكل فعال.
Q4: هل يمكن إعادة استخدام المحامل الأسطوانية الدقيقة بعد التفكيك؟
A:لا يُنصح بذلك مع معدات الآلات عالية الدقة-. سيؤدي التفكيك إلى تغيير التحميل المسبق الأصلي للمصنع والتخليص الداخلي، وقد يتسبب في تآكل غير مرئي في المجاري المائية والعناصر المتدحرجة. بالنسبة للمغازل الدقيقة، عادةً ما يتم استخدام المحامل المفككة فقط للمعدات العادية ذات الدقة المنخفضة- لتجنب فقدان الدقة ومشاكل الاهتزاز.
س 5: كيف يتم تخزين محامل الأدوات الآلية الدقيقة بشكل صحيح؟
A:يجب تخزين المحامل الدقيقة في بيئة جافة وثابتة-درجة الحرارة وخالية من الغبار-، مع تجنب التصاق الهواء الرطب والصدأ والغبار. لا تقم بالضغط أو تكديس المحامل بشكل كبير لمنع التشوه. يجب أن تحافظ المحامل غير المستخدمة على عبواتها الأصلية مختومة. سيؤثر التعرض طويل الأمد- على أداء الشحم الداخلي ودقة التحمل، مما يؤدي إلى عدم استقرار التشغيل بعد التثبيت.
