واحدة من أبرز الشركات المصنعة والموردة للمحامل فائقة الدقة b71902-c-2rsd-t-p4s في الصين. نظرًا لأن لدينا معدات إنتاج رائدة عالميًا وقدرات تصنيع قوية، فإننا نرحب بكم بحرارة لشراء محامل بالجملة عالية الجودة بأسعار تنافسية من مصنعنا.

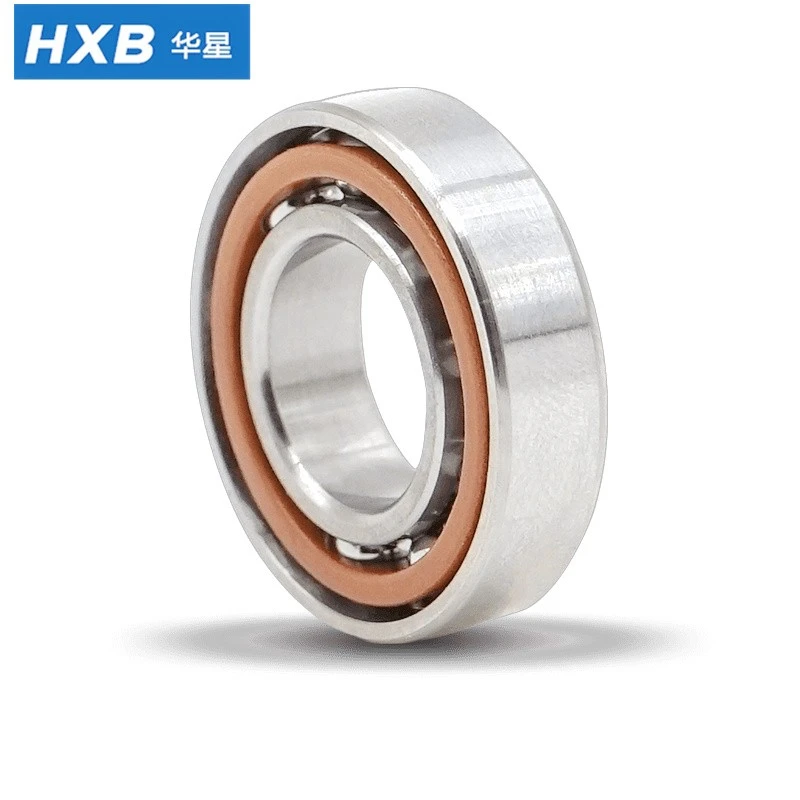

محمل كروي للاتصال الزاوي-محامل كروية فائقة الدقة-B71902-C-2RSD-T-P4S
يُعرف أيضًا باسم S71902CDP4A، B71902-C-2RSD-T-P4S-DT، KH61902CTAP4DT، H71902C-2RZDB/DTP4
البيانات الفنية
|
داخل Ø (مم): |
15 |
|
|
خارج Ø (مم): |
28 |
|
|
العرض (مم): |
7 |
|
|
زاوية الاتصال: |
15 درجة |
|
|
صفوف الكرات: |
صف واحد |
|
|
ختم: |
نبر |
|
|
مادة الخاتم: |
GCr15، 100Cr6، SUJ2، X30 |
|
|
مادة العنصر المتداول: |
فُولاَذ |
|
|
مادة القفص: |
الراتنج الفينولي |
|
|
فئة التسامح: |
P4S |
|
|
تشحيم: |
مدهون باللوبكون L252 |
|
|
نوع التشحيم: |
شحم |
|
|
وزن المنتج: |
0.015 كجم |
|
يكتب |
رمح -Ø |
الأبعاد بالملم |
زاوية الاتصال |
وزن |
||||||||||
|
في مم |
D |
B |
c |
دا |
دا |
ص (دقيقة) |
r1 (دقيقة) |
را (الحد الأقصى) |
ra1 (الحد الأقصى) |
(كجم) |
||||
|
71900-C-2RZ-P4 |
10 |
22 |
6 |
6.7 |
19.5 |
13 |
0.3 |
0.1 |
0.3 |
0.1 |
15 درجة |
0.01 |
||
|
71901-C-2RZ-P4 |
12 |
24 |
6 |
7.2 |
21.5 |
15 |
0.3 |
0.1 |
0.3 |
0.1 |
15 درجة |
0.011 |
||
|
71902-C-2RZ-P4 |
15 |
28 |
7 |
8.5 |
25.5 |
18 |
0.3 |
0.1 |
0.3 |
0.1 |
15 درجة |
0.017 |
||
سمات
إن B71902-C-2RSD-T-P4S عبارة عن محمل كروي مدمج فائق الدقة -مفرد-صف من سلسلة المحامل ذات القسم الرفيع-النهاية 719 الرفيعة. يعمل هيكل جداره الرفيع- على تقليل حجم التثبيت الشعاعي مع الحفاظ على الأداء الدوراني الصلب، مما يوفر حل دعم دقيق خفيف الوزن وموفر للمساحة- يتفوق في الأداء على محامل السلسلة القياسية 7000-. يتم تسويق هذا المحمل الدقيق القياسي - تحت أرقام أجزاء متعددة قابلة للتبديل، بما في ذلك S71902CDP4A وB71902-C-2RSD-T-P4S-DT وKH61902CTAP4DT وH71902C-2RZDB/DTP4. متوافق تمامًا مع معايير الآلات الدقيقة الدولية، فهو يتيح الاستبدال المباشر عبر العلامات التجارية والتوافق السلس لصيانة المعدات العالمية وترقيات الأداء.
-دقة ديناميكية مستقرة للغاية وأداء توهين طويل الأمد-غير-
وبالانتقال إلى ما هو أبعد من أوصاف المحامل الدقيقة العامة المفرطة الاستخدام، يوفر هذا النموذج سيناريو-أداءً مخصصًا للأنظمة الدوارة المصغرة عالية الدقة-. فهو يحافظ على استقرار ديناميكي رائع في ظل الأحمال الصغيرة- وظروف التحميل المتناوب الخفيفة. تعمل بنية الاتصال في مجرى السباق الكروي المصقول- على التخلص من تركيز الضغط الموضعي، مما يدعم الدوران المتقطع ذو التردد العالي الثابت دون تقلب الدقة. من خلال الاستفادة من خصائص مطابقة التمدد الحراري المنخفض، فإنه يحد من انحراف الدقة على المدى الطويل-في حدود 0.5 ميكرومتر بعد 10000 ساعة من التشغيل المستمر، مما يحافظ على-دقة مخففة أفضل بكثير من محامل الدقة المعرضة للحرارة التقليدية-الانجراف-.
-انخفاض كبير في الاهتزاز والطاقة-توفير الأداء التشغيلي
تم تحسين هذا المنتج خصيصًا للتغلب على مشكلات الاهتزاز- الدقيقة المتأصلة في المحامل المصغرة الرفيعة، حيث يحقق هذا المنتج دورانًا فائق الهدوء- وخاليًا من الارتعاش-من خلال عملية الطحن فائقة الدقة في المجاري المائية-، وفرز الكرات الفولاذية عالية الجودة- والمطابقة الدقيقة للخلوص. يعد مستوى اهتزازه أقل بكثير من الحدود القياسية لصناعة P4، مما يلبي بشكل كامل متطلبات الضوضاء المنخفضة -الصارمة للمعدات الدقيقة البصرية والطبية. بالإضافة إلى ذلك، يعمل نظام الغلق منخفض الاحتكاك والقفص خفيف الوزن على تقليل استهلاك الطاقة بنسبة 8%-12% مقارنةً بالطرز المماثلة، مما يدعم توفير الطاقة-والتشغيل المستمر لدورة طويلة- لأنظمة التشغيل الآلي الدقيقة.
القدرة على التكيف الهيكلي المدمج والمتانة البيئية الفائقة
يعمل هيكلها النحيف وخفيف الوزن على حل مشكلة اختناق التثبيت المكاني لمحامل الدقة القياسية في المعدات المصغرة -المتطورة. معزز بالمعالجة الحرارية المعززة المتكاملة، يتميز المحمل بمقاومة إجهاد التلامس المحسنة والمتانة الهيكلية، مما يوفر قدرة ممتازة على التكيف البيئي. إنه يحتفظ بدقة الأبعاد المستقرة والأداء الدوار عبر نطاق درجة حرارة واسع من -20 درجة إلى +120 درجة، ويقاوم بشكل فعال التشوه الحراري والتآكل غير الطبيعي وفشل الدقة الناجم عن التقلبات المتكررة في درجات الحرارة في بيئات المعالجة والاختبار الدقيقة.
رمز لاحقة محمل المغزل HXB
على سبيل المثال
HX7005CTA-2RZHQDB/DTP4
- H: سرعة عالية جدًا-.
- X: مادة X30
- ج: 15 درجة
- T: الراتنج الفينولي
- ج: الحلقة الخارجية موجهة
- 2RZ: أختام مطاطية مزدوجة غير قابلة للتلامس-.
- HQ1: الأسطوانة Si3N4
- DB/DT: تطابق
- L: التحميل المسبق الخفيف
التطبيقات
- مغازل ثقب وتوجيه -ثنائية الفينيل متعدد الكلور عالية السرعة- للمعالجة الإلكترونية الدقيقة؛
- قبضات طب الأسنان الطبية عالية السرعة والأدوات الجراحية الدوارة المصغرة؛
- -جلفانومترات مسح بالليزر عالية الدقة ووحدات دوارة ذات تكبير بصري مصغر لمعدات الفحص البصري؛
- مغازل دقيقة عالية التردد- لاختبار شرائح أشباه الموصلات ومعدات التشغيل الآلي للتوزيع؛
- وحدات دوارة مؤازرة مشتركة مصغرة للروبوتات التعاونية المدمجة ومشغلات تحديد المواقع الدقيقة -الدقيقة. إنه يوفر حلاً دوارًا-فعالاً من حيث التكلفة وعالي-وعمر الخدمة-الدوار الدقيق لترقية الأنظمة الدوارة المصغرة فائقة الدقة-في مجالات التصنيع عالية الدقة-.
المواد من مكونات تحمل
المحمل فائق الدقة عبارة عن محمل كروي ذو اتصال زاوي مصمم خصيصًا ويتكون من حلقة داخلية. حلقة خارجية وقفص ومجموعة من العناصر الدوارة والشحوم والأختام الاختيارية. وفقًا لاستخدام العميل وظروف العمل، سوف نقوم بتوفير مواد الأجزاء المقابلة لتحقيق أفضل أداء للمحمل.
- أختام عدم التلامس-على كلا الجانبين
- الكرات مصنوعة من نيتريد السيليكون (السيراميك) الذي يسمح بزيادة كبيرة في السرعة
- تسمح زوايا التلامس البالغة 15 درجة و25 درجة بقوى محورية أعلى وصلابة محسنة بشكل ملحوظ-
- الحلقات مصنوعة من GCR15 عالي الجودة
- قفص النافذة مصنوع من الفينول المقوى أو البلاستيك عالي الأداء -للاستخدامات الخاصة
- تضمن مواد التشحيم-عالية الأداء سرعات عالية وعمرًا طويلًا
المزايا
تأسست HXB في عام 1995، مع ما يقرب من30 سنةمن التطوير المخصص، تعمل HXB الآن6الشركات التابعة.
∗ مركزان للبحث والتطوير-عاليا التقنية
∗ 2 مصنع للتصنيع الحديث- شركة Hangzhou Yijia Precision Bearing Co., Ltd. وشركة Zhejiang Ruiyang Bearing Technology Co., Ltd.
∗ بدعم المتقدمةأنظمة إدارة MES وSPC الرقمية
∗ IATF16949:2016 وISO9001:2015 وISO14001الشهادات
∗ معدات-عالية الجودة ومواد-عالية الجودة
حول إتش إكس بي
1. مصنع هانغتشو - YJB
تأسست في يونيو 2007،YJBيقع في مدينة هانغتشو. باعتبارها شركة تابعة لمجموعة اتش اكس بي، نحن مؤسسة وطنية ذات تكنولوجيا عالية- ومؤسسة إقليمية للعلوم والتكنولوجيا متخصصة في البحث والتطوير والتصنيع-دقة عالية، وسرعة عالية-، ومتقدمة، ومميزة، واحترافيةمحامل.
القدرات الأساسية والتصنيع الذكي
- حجم المنتج:القطر الداخلي Φ3 – Φ300mm
- فئات الدقة:P2، P4 (درجات الدقة الفائقة-)
- القدرة السنوية:3 ملايين مجموعة من المحامل الدقيقة في مصنع بسيط وذكي
- استثمار المعدات:زيادة3 ملايين يوانفي-أدوات اختبار الدقة الرائدة عالميًا
- التحول الرقمي:من خلال النشر الكامل لمنصة التصميم الحاملة MESYS وERP وMES وWMS وSPC ومراقبة الجودة في الوقت الفعلي- وأنظمة الوصول المفتوح، وبناء مصنع تصنيع ذكي معياري.
المنتجات الرئيسية
محامل المغزل الدقة
محامل كروية الاتصال الزاوي
محامل محرك سيرفو
محامل مضخة فراغ
محامل دعم الكرة اللولبية
2. مصنع هوتشو
في عام 2021، تم نقل مصنع محمل الكرات الأخدود العميق من مدينة هانغتشو إلى مدينة هوتشو. وهي تعمل في منشأة إنتاج بمساحة 10000 متر مربع مع فريق مكون من 75 موظفًا، يركزون على البحث والتطوير وتصنيع محامل الكرات ذات الأخدود العميق عالية الأداء.
نطاق المنتج
السلسلة: 6000-6024، 6200-6214، 6300-6314، 6800-6824، 6900-6924
سمات:صلابة عالية، وانخفاض مستوى الضجيج. مناسب لتزييت الشحوم أو التشحيم بالزيت-الضباب.
السلسلة 6 X4YA-2RS (ختم مزدوج الشفة) وسلسلة APT Retainer
سمات:مقاومة لدرجات الحرارة العالية والمنخفضة، وختم فائق، وقدرة تحميل عالية، وعمر خدمة طويل.
طلب:أنظمة نقل مركبات الطاقة الجديدة.
الشهادات
معرض
التعليمات
س1: ما نوع سيناريوهات التطبيق التي يناسبها المحمل B71902-C-2RSD-T-P4S؟ A:على عكس محامل السلسلة 719- التقليدية المصممة للاستخدام الصناعي العام، تم تحسين B71902-C-2RSD-T-P4S بشكل احترافي من أجل سيناريوهات مصغرة دقيقة وعالية-نظافة ودقة فائقة-وخدمة-طويلة العمر-. تم تصميمه خصيصًا للمعدات الدقيقة التي تتطلب دورانًا فائق الاستقرار واهتزازًا منخفضًا ودقة متسقة طويلة المدى، ويغطي الأنظمة البصرية والأجهزة الطبية والإلكترونيات الدقيقة لأشباه الموصلات والمعدات الروبوتية الدقيقة الدقيقة.
س 2: ما هي تطبيقات المعدات الدقيقة النموذجية لهذا المحمل؟ A:وفي الأنظمة البصرية فائقة الدقة-، يعمل بمثابة الدعم الدوار الأساسي لوحدات التكبير/التصغير المصغرة وأعمدة الضبط الدقيقة بالليزر-ومقاييس جلفانومتر المسح عالية السرعة-، مما يؤدي إلى التخلص من الارتعاش البصري وضمان التحكم الدقيق في الزاوية ونقل إشارة بصرية مستقرة. في الأجهزة الطبية الدقيقة، يتم استخدامه على نطاق واسع في الأدوات الجراحية المصغرة، وقبضات الأسنان عالية السرعة- والمكونات الدوارة للتشخيص في المختبر، مع هيكل مزدوج -مضاد للتلوث-يتوافق مع معايير النظافة-الطبية ويدعم تشغيل منخفض الضوضاء-مستقر على المدى الطويل. في أتمتة أشباه الموصلات والإلكترونيات الدقيقة، يتم تطبيقه على أعمدة الدوران المصغرة عالية السرعة-لمعدات اختبار الرقائق، وأعمدة نقل التوزيع الدقيقة و-الوحدات الدوارة عالية التردد-المعالجة الدقيقة، مما يضمن دقة-عالية وكفاءة عالية في إنتاج وفحص الإلكترونيات الدقيقة.
س 3: ما هي المزايا التي تتمتع بها في أنظمة الروبوت وأجهزة المؤازرة الدقيقة؟ A:يقلل التصميم الهيكلي النحيف وخفيف الوزن بشكل كبير من القصور الذاتي الدوار للمفاصل الروبوتية المصغرة والوحدات الدوارة المؤازرة الدقيقة، مما يحسن بشكل فعال حساسية استجابة المعدات ودقة تحديد موضع الحركة. والأهم من ذلك، أن أداء الدقة الممتاز-غير المخفف-الممتاز على المدى الطويل يتجنب معايرة المعدات بشكل متكرر، مما يقلل بشكل كبير من تكاليف الصيانة اليومية ووقت توقف المعدات، ويحسن بشكل شامل الاستقرار التشغيلي وعمر الخدمة لأنظمة التشغيل الآلي الدقيقة.
س 4: هل يدعم B71902-C-2RSD-T-P4S استبدال النماذج المشتركة والمطابقة العامة؟ A:نعم. يتميز هذا المحمل بتوافق كامل-مع المعايير ويمكن أن يحل مباشرة محل النماذج المكافئة السائدة مثل S71902CDP4A وKH61902CTAP4DT، ويتكيف بشكل مثالي مع احتياجات صيانة وترقيات المعدات الدقيقة العالمية. مزود بمعايرة الاقتران المسبقة من DT في المصنع، وتفاوت الدقة الفائق P4S -المحدث وحماية الختم الكامل مزدوج الجوانب 2RSD-، وهو بديل عالي الأداء-محامل الدقة 71902 العادية.
س 5: ما هي المشاكل الأساسية التي يمكن أن يحلها هذا المحمل الدقيق المطور؟ A:إنه يعوض بشكل فعال عن أوجه القصور المتأصلة في المحامل العادية التقليدية 71902، بما في ذلك عدم كفاية الختم والقدرة على مكافحة التلوث-، والتوهين الدقيق السهل بعد التشغيل على المدى الطويل- وعمليات التجميع والاقتران المعقدة في-الموقع. إنه يوفر حلاً دوارًا-فعالاً من حيث التكلفة وعالي-وعمر الخدمة-الدوار الدقيق لترقية وتكرار الأنظمة الدوارة المصغرة فائقة الدقة-في مجالات التصنيع عالية الدقة-.
